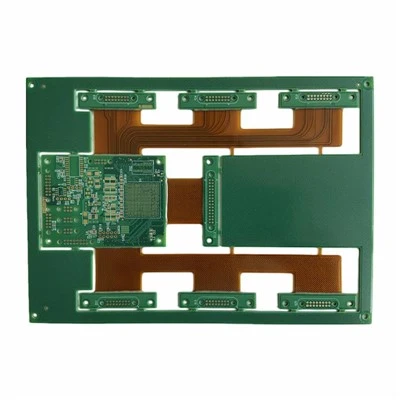

Pevné-flexné dosky plošných spojov pre zdravotnícke zariadenia

Lekárska elektronika je stále menšia, ľahšia, inteligentnejšia a funkčnejšie integrovaná. Produkty, ako sú zariadenia na monitorovanie pacienta, diagnostické nástroje, nositeľné zdravotnícke zariadenia, lekárske senzory, prenosné testovacie zariadenia, laboratórne prístroje a riadiace moduly často vyžadujú kompaktné vnútorné štruktúry a vysoko spoľahlivé elektrické pripojenia. V týchto aplikáciách môžu tradičné káblové spojenia alebo viaceré pevné dosky zaberať príliš veľa miesta, zvyšovať zložitosť montáže a vytvárať viac potenciálnych bodov zlyhania.

nášRigidflex PCB pre lekárske zariadeniariešenie je navrhnuté tak, aby zákazníkom pomohlo vyriešiť tieto výzvy kombináciou pevných oblastí dosiek s flexibilnými časťami obvodov. Táto štruktúra umožňuje doske plošných spojov zložiť, ohnúť a zapadnúť do kompaktného lekárskeho vybavenia, pričom podporuje stabilný prenos signálu a dlhodobú{1}}spoľahlivosť. Pre zákazníkov lekárskej elektroniky je kľúčovým problémom nielen to, či je možné dosku vyrobiť, ale či dokáže podporovať skutočné testovanie zariadení, montáž, opakovanú výrobu a-dlhodobé používanie.

Medzi bežné problémy zákazníkov patrí obmedzený vnútorný priestor, porucha konektora, nestabilný prenos signálu, poškodenie ohybom, praskanie tuhých-flex prechodov, nekonzistentnosť materiálu a nestabilná kvalita šarže. Zameriavame sa na tieto problémy prostredníctvom technickej kontroly DFM, sledovateľnosti materiálu, kontroly spoľahlivosti ohybu, prísnej kontroly a podpory prototypovej-až{3}}masovej-výroby.

Úspora miesta je jedným z hlavných dôvodov, prečo si inžinieri medicínskej elektroniky vyberajú pevné-flexibilné štruktúry plošných spojov. Mnoho medicínskych produktov potrebuje integrovať senzory, displeje, batérie, riadiace moduly a komunikačné funkcie do veľmi obmedzeného priestoru. Ak výrobok používa niekoľko pevných dosiek spojených káblami, vnútorné usporiadanie môže byť objemné a ťažko zostaviteľné.

Pevná-flexibilná konštrukcia pomáha spojiť viacero funkčných oblastí do jednej štruktúry integrovaného obvodu. Pevné časti možno použiť na montáž komponentov, zatiaľ čo flexibilné časti môžu spájať rôzne oblasti a ohýbať sa do krytu zariadenia. To umožňuje zákazníkom znížiť hrúbku produktu, zjednodušiť vnútorné zapojenie a zlepšiť slobodu dizajnu.

V prípade prenosných monitorov, nositeľnej lekárskej elektroniky, kompaktných diagnostických nástrojov a malých senzorových modulov môže úspora miesta priamo zlepšiť použiteľnosť a vzhľad produktu. Čo je dôležitejšie, môže tiež znížiť montážne kroky a pomôcť inžinierom navrhnúť stabilnejšie vnútorné konštrukcie.

Konektory a káble sa často používajú na pripojenie samostatných dosiek plošných spojov, ale môžu sa stať slabými miestami v lekárskych elektronických produktoch. V priebehu času sa konektory môžu uvoľniť, zoxidovať, utrpieť slabý kontakt alebo zlyhať v dôsledku vibrácií, opakovanej manipulácie alebo chýb pri montáži. V produktoch, ktoré vyžadujú stabilnú dlhodobú-prevádzku, je veľmi dôležité znížiť-riziká zlyhania konektorov.

Pevná-flexibilná doska plošných spojov môže nahradiť niektoré káblové a konektorové pripojenia integráciou flexibilného prepojenia priamo do dosky. Pomáha to znížiť počet dielov, zjednodušiť montáž, zlepšiť stabilitu vnútorného spojenia a znížiť pravdepodobnosť zlyhania kontaktu.

Pre zákazníkov z oblasti medicíny nie je redukcia konektora len výhodou{0}}úspory miesta. Podporuje tiež spoľahlivosť, opakovateľnosť a jednoduchšiu montáž produktu. To je obzvlášť cenné pre zariadenia, ktoré musia fungovať presne a konzistentne, ako sú monitorovacie zariadenia, diagnostické moduly, lekárske senzory a prenosné zdravotnícke produkty.

Pevná-ohybná prechodová oblasť je jedným z najdôležitejších bodov spoľahlivosti v celej štruktúre PCB. Tu sa stretáva tuhá časť a pružná časť. Ak prechodová oblasť nie je navrhnutá alebo vyrobená správne, môže sa stať bodom koncentrácie napätia a spôsobiť praskanie, únavu medi, delamináciu alebo občasné elektrické zlyhanie.

Dobrá kontrola prechodu vyžaduje správny{0}}návrh na seba, zarovnanie krycích vrstiev, medené vedenie, kompatibilitu materiálov a uvoľnenie napätia. Ťažké súčiastky, konektory, priechodky a spájkované spoje by nemali byť umiestnené príliš blízko- prechodových zón s vysokým napätím, kedykoľvek je to možné. Prechodová oblasť by mala tiež zabrániť náhlym štrukturálnym zmenám.

V prípade zdravotníckych zariadení sa niektoré poruchy nemusia objaviť počas počiatočnej kontroly, ale môžu sa vyskytnúť po montáži, testovaní, manipulácii alebo dlhodobom{0}}používaní. To je dôvod, prečo by sa kontrola prechodovej oblasti mala prehodnotiť vo fáze inžinierstva, nie po objavení sa výrobných problémov.

Mnoho lekárskych elektronických produktov závisí od presného zberu signálu, stabilného prenosu údajov a konzistentného elektrického výkonu. Systémy na monitorovanie pacienta, diagnostické prístroje, moduly senzorov a laboratórne testovacie zariadenia môžu vyžadovať nízkošumové signálové cesty, riadenú impedanciu a spoľahlivé prepojenie medzi rôznymi funkčnými oblasťami.

A Pevný-flex plošný spoj pre zdravotnícke zariadeniamôže pomôcť znížiť{0}}stratu signálu súvisiace s konektorom a zlepšiť stabilitu interného pripojenia. Výkon signálu však stále závisí od správneho usporiadania-zoskupenia, výberu materiálu, šírky stopy, rozstupov, vyváženia medi a konzistencie výroby.

V prípade projektov -citlivých na signál môžeme pred výrobou skontrolovať-nahromadené požiadavky, potreby impedancie, hustotu smerovania a štruktúru vrstiev. To pomáha zákazníkom znižovať riziká, ako je skreslenie signálu, odchýlka impedancie, nestabilné hodnoty alebo odchýlky vo výkone medzi výrobnými šaržami.

Vysledovateľnosť materiálu je pre projekty medicínskej elektroniky veľmi dôležitá. Keď produkt prejde validáciou, zákazníci zvyčajne chcú, aby budúce šarže používali stabilné materiály a kontrolované výrobné záznamy. Neočakávané zmeny materiálu môžu ovplyvniť elektrický výkon, správanie pri montáži, testovanie spoľahlivosti alebo schválenie produktu.

Medzi bežné materiály patrí FR4 alebo High{1}}Tg FR4 pre pevné oblasti, polyimid pre flexibilné oblasti, RA meď pre lepšiu spoľahlivosť ohybu, ED meď pre statické ohybové štruktúry, kryt na ochranu obvodov a ENIG pre jemnú -spájkovateľnosť rozstupu. Správny výber by mal závisieť od požiadaviek na ohýbanie, výkonu signálu, prevádzkovej teploty, procesu montáže a-dlhodobých potrieb zásobovania.

Vysledovateľné materiály a jasné výrobné záznamy pomáhajú zákazníkom spravovať opakované objednávky, kontroly kvality a dlhodobú-stabilitu produktov.

Prísna kontrola kvality je nevyhnutná pre medicínske pevné-flexibilné PCB projekty. Zákazníci potrebujú istotu, že každá doska môže podporovať testovanie zariadenia, montáž a dlhodobú-prevádzku. Kontrola kvality by mala zahŕňať nielen testovanie otvoreného a skratového spojenia, ale aj stav materiálu, registráciu vrstiev, kvalitu ohybovej oblasti, stabilitu prechodovej oblasti, spájkovateľnosť, rozmerovú presnosť a konzistenciu šarže.

Náš proces kontroly kvality môže zahŕňať kontrolu vstupného materiálu, kontrolu vnútornej vrstvy, kontrolu laminácie, kontrolu vŕtania a pokovovania, kontrolu zarovnania krycích vrstiev, kontrolu AOI, elektrické testovanie, kontrolu rozmerov, kontrolu povrchovej úpravy a záverečnú vizuálnu kontrolu. Pre projekty s vyššími požiadavkami je možné zabezpečiť aj testovanie impedancie, analýzu mikro-sekcií alebo dodatočné kontrolné správy.

Dobrá kontrola kvality pomáha znižovať zlyhania{0}}na strane zákazníka, zlepšuje efektivitu overovania a podporuje stabilnú dlhodobú-spoluprácu.



Technická podpora DFM je obzvlášť dôležitá pre projekty pevných-flex PCB, pretože mnohé riziká začínajú už vo fáze návrhu. Návrh môže byť elektricky správny, ale stále spôsobuje problémy s výrobou, ohýbaním, montážou alebo spoľahlivosťou.

Naša kontrola DFM môže skontrolovať polomer ohybu, pevnú -flexibilnú prechodovú štruktúru, naskladaný{1}} dizajn, prostredníctvom umiestnenia, trasovania, otvorov krycích vrstiev, požiadaviek na spájkovaciu masku, vhodnosti povrchovej úpravy, požiadaviek na impedanciu a-riziká súvisiace s montážou. V prípade kompaktnej lekárskej elektroniky môže táto recenzia pomôcť vyhnúť sa opakovanému prepracovaniu, oneskoreniu výroby a neočakávaným problémom so spoľahlivosťou.



Včasná technická kontrola tiež pomáha zákazníkom vybrať si vhodné materiály, definovať realistické tolerancie a pripraviť sa na budúcu sériovú výrobu. Silný proces DFM zvyšuje šancu, že prvý prototyp bude užitočný na skutočné testovanie.
